大容量 標準コンデンサ
TYPE 6230A/6233A

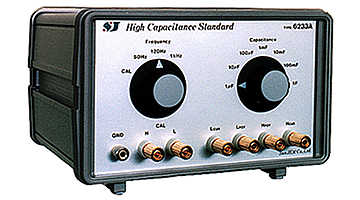

(6233A)
本器は、高性能コンデンサと精密変成器とを組合せ、等価的に1Fまでの大容量 を得る事の出来る4端子大容量標準 コンデンサです。1μF〜1 Fの静電容量が設定出来(6230A においては1/10ステップでの可変も可能)精度及び安定性も非常に優れている為、LCRメータの校正用標準器としても使用出来ます。
1.特長
1.1 1 μF〜1 Fの静電容量値を設定可能
1.2 使用周波数50Hz・120Hz・1kHz(1kHzにおいては10mFまで)の3レンジ
1.3 高性能コンデンサと精密変成器を使用しておりますので、精度 ・温度係数・経年変化に優れ校正用標準器として最適です
1.4 小形、軽量 の為取り扱いが便利です
1.5 6233A においては、Calibration 端子の使用により内部精密変成器の校正及び、外部標準コンデンサの取付けが可能です
2.仕様
項目・型式 6230A 6233A
静電容量
範囲
1μF〜1F(50kHz時)
1μF〜1F(120kHz時)
1μF〜10mF(1kHz時)
1/10ステップ可変

1μF,10μF,100μF,1 mF, 10mF,100mF
1F(50Hz and 120Hz時)
1μF,10μF,100μF,1mF,10mF(1 kHz時)固定
基本精度 1μF,10μF,100μF,レンジ±0.2%
1mFレンジ±0.4%
10mF,100mFレンジ±1% 1Fレンジ±4%
基本
損失係数
0.01±0.001
温度計数
±60ppm/℃
経年変化
±100ppm
使用
周波数
50Hz,120Hz,1kHz
寸法
210×120×240
210×120×190

・オプションとして専用BNC変換治具(ショート治具付)も用意してあります。
・当社では、カタログ以外の製品も個別に受け賜りますので御相談下さい
・タログの仕様は、改良により予告なく変更することがあります。
